ソフテックだより第３号（2005年10月5日発行）
技術レポート
「ＰＬＣ・タッチパネルによる簡易データロギング」

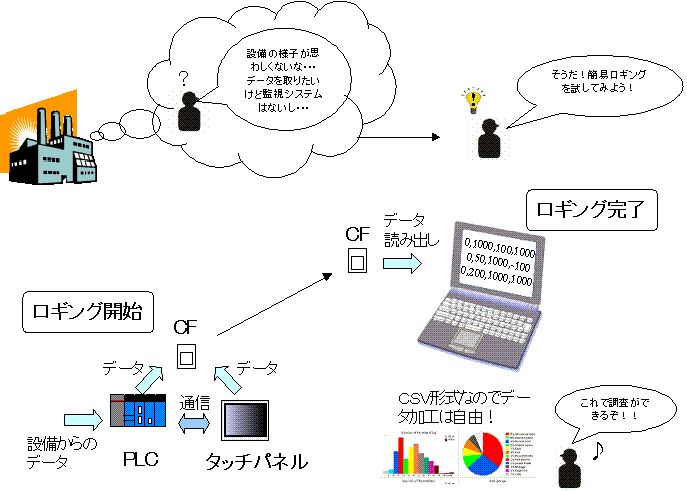

すでに稼動中のシステム、もしくは新規納入をご予定ご検討されているシステムにおきまして、データモニタだけではなく、データロギング(※1)を行いたいという場合があるかと思います。

※１：データロギングとは
工場やプラント・オフィスビルなどの現場において環境や設備などの維持管理が行われているが、それらが適正に運用されているかを監視するため、現場に設置した計測器・各種センサーからの信号を定期的に測定・記録しておき、そのデータを後でパソコンなどに取り込んで処理・解析する事です。

そういった場合にお役に立てていただきたいと考えまして、今回はＰＬＣもしくはタッチパネルを使用したコスト的に安価で構築できる簡易データロギングについてご紹介いたします。

今回ご紹介する簡易データロギングについては、次の内容をご覧ください。

データロギングを行うのは、ＰＬＣ単体もしくは接続先のタッチパネルとします。
データ保存の対象メディアは、コンパクトフラッシュ(ＣＦ)とします。
ファイル形式は、ＣＳＶ形式(カンマ区切り)の数値データの羅列とします。
(ＰＣにてＥＸＣＥＬでデータを参照する事ができます)
ロギングデータの運用(表の作成、グラフ化など)は、ＥＸＣＥＬの機能を使うなど、御客様にてご対応いただく事とします。

≪ＰＬＣによる簡易データロギング≫

ここでは、下記ＰＬＣを使用した場合のロギング手法について説明いたします。

○横河電機製ＰＬＣ　　　　　ＦＡ－Ｍ３シリーズ

ＦＡ－Ｍ３シリーズを使用する場合は、メモリカードモジュールを別途用意します。
特殊モジュール読み書き命令を使用し、ラダーを作成する事によって、ディレクトリ作成及びデータファイル作成を行います。
データロギングは、ラダープログラムにより、任意のタイミングで行う事が可能です。

○オムロン製ＰＬＣ　　　　　ＣＪ１シリーズ(ＣＪ１Ｇ／Ｈ／Ｍ)

ＣＪ１シリーズを使用する場合は、ファイルメモリ機能を使用します。
ＦＩＮＳコマンド及びデータファイル読み書き命令を使用し、ラダーを作成する事によって、ディレクトリ作成及びデータファイル作成を行います。
データロギングは、ラダープログラムにより、任意のタイミングで行う事が可能です。

≪タッチパネルによる簡易データロギング≫

ここでは、下記タッチパネルを使用した場合のロギング手法について説明いたします。

○デジタル製タッチパネル　　ＧＰ２０００シリーズ(以下ＧＰ)

ＧＰを使用する場合は、ロギング機能を使用します。
ＰＬＣからのデータ収集トリガ(ビットアドレス…０．１５秒間隔以上)にてＧＰ内のＳＲＡＭ領域にデータを取り込みます。
その後、ＰＬＣからのＣＦカード操作指示(レジスタへ数値書込)によって、ＧＰ内のＳＲＡＭ領域からＣＦカードへロギングデータを転送し、ファイル化します。

○三菱電機製タッチパネル　　ＧＯＴ１０００シリーズ(以下ＧＯＴ)

ＧＯＴを使用する場合は、ロギング機能を使用します。
ＰＬＣからのデータ収集トリガ(ビットアドレス…０．１秒間隔以上)もしくは定周期(０．１秒～３６００秒)にてＧＯＴ内のバッファリングエリアにデータを取り込みます。
その後、ＰＬＣからのファイル保存指示トリガ(ビットアドレス)によって、ＧＯＴ内のバッファリングエリアからＣＦカードへロギングデータを転送し、ファイル化します。

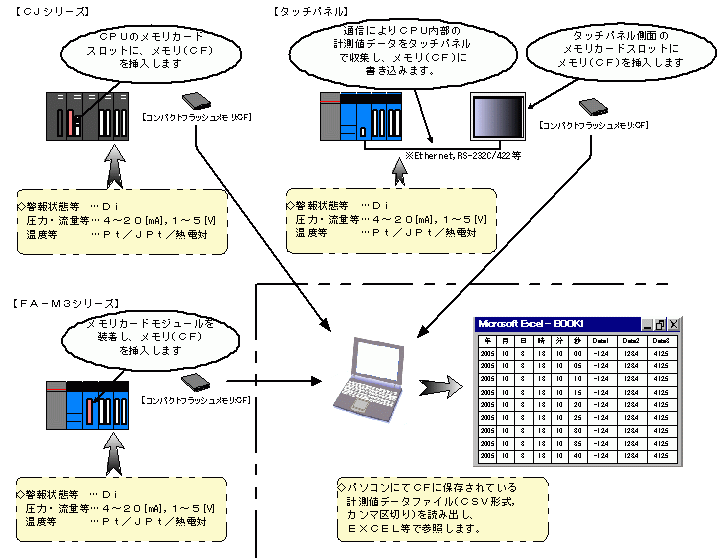

※下記システム構成図をご覧ください。

≪各データロギング機能比較表≫

		メーカ型式
		横河電機ＰＬＣＦＡ－Ｍ３シリーズ	オムロンＰＬＣＣＪシリーズ	デジタルタッチパネルＧＰシリーズ	三菱電機タッチパネルＧＯＴシリーズ
ロギング機能	メディア	コンパクトフラッシュカード(ＣＦ)
	カードスロット	メモリカードモジュール	ＣＰＵ本体	タッチパネル本体
	ロギング元	ＣＰＵ内蔵デバイスより		接続先ＰＬＣ内蔵デバイスより
	ロギング経路	ＣＰＵ → メモリカードモジュール → ＣＦ	ＣＰＵ → ＣＦ	ＣＰＵ → 通信 → タッチパネル内蔵ＳＲＡＭ → ＣＦ
	ロギング周期	ユーザプログラムにより任意にタイミングを決定		ＰＬＣからのトリガによる	ＰＬＣからのトリガによる定周期(０．１秒～３６００秒)
	ロギングデータ点数 (１レコード内)	３２７６７点(以上可)		３２点２５５点	２５０点
	ロギングレコード数 (同一ファイル内)	メディア容量による (ＥＸＣＥＬで参照する場合は、Ｍａｘ６５５３６レコード以内に収めましょう)			６５５００レコード (メディア容量による)
	ロギングファイル数	メディア容量による		９９９９９ファイル (メディア容量による)	９９９９ファイル (メディア容量による)
ディレクトリ規約	ファイル保存先ディレクトリ名	半角英数字９９文字 (ファイル名まで含めて)	半角英数字１２文字	“￥ＬＯＧ”固定	半角英数字７８文字 (ファイル名まで含めて)
ディレクトリ規約	ディレクトリ階層	４階層	５階層	－	１９階層
ファイル規約	ファイル名	半角英数字９９文字 (ディレクトリ名まで含めて)	半角英数字８文字＋“,”＋“ＣＳＶ”	“ＺＬ”＋”＊＊＊＊＊＋”．”＋”ＣＳＶ” ”＊＊＊＊＊”は０００００～３２７６７	半角英数字７８文字 (ディレクトリ名まで含めて)

≪各データロギング機能比較結果≫

前項の機能比較表を見ますと、下記の事がわかります。

○ＰＬＣによるデータロギング

ユーザープログラムにより、収集周期を自由に決めることができ、ディレクトリ／ファイルも任意に作成することができます。
ユーザープログラムを作成しなければならない分、多少の手間はかかりますが、比較的自由にデータロギングを行う事ができます。

○タッチパネルによるデータロギング

あらかじめプロジェクトで、格納先ディレクトリ／ファイル名などを決めておく必要があります。定周期取り込みを行う場合は、ラダープログラムもファイル保存のタイミング通知のみ作成するだけで済みますので、ほぼプログラムレスでデータロギングを行う事ができます。

それぞれメリット／デメリットはありますが、本機能の目的は『簡単にデータロギングを行いたい』という点ですので、最終的にはお客様のご検討されているシステム構成に合った機能を選択する事が一番良いと考えます。

新規導入の場合、もしくは既存設備へ組み込みたい場合、ソフテックではシステムの用途や構成などをもとにして、最適な提案を行っております。
是非一度お問い合わせくださいますようお願いいたします。

（Ｔ．Ｔ．）
