「zenonのレシピ機能について」

zenonはCOPA-DATA社が提供する工場向けのソフトウェアプラットフォームです。 機器からのデータ収集はもちろん、誰が何をしたのかという操作情報も収集することができ、DI(※1)への対応を実現することができるシステムとなっています。
最近、DI対応要望も増えてきており、zenonを用いたシステム開発が増えてきています。
ソフテックだより第417号 「zenonの開発ノウハウについて〜プロジェクト編〜」にて、zenonについて紹介しておりますが、zenonには様々な機能があり、その中の一つにパラメータ管理を行う機能 (以後、レシピ機能)があります。
今回のソフテックだよりでは、レシピ機能を使用するにあたって基本的な設定などについてご紹介したいと思います。

zenonのレシピ機能には
・スタンダードレシピ
・レシピグループマネージャー
の2つがありますが、今回はレシピグループマネージャーについて説明します。

工程パラメータをzenonで集中管理することができ、パラメータ管理を簡易化することができます。
また、パラメータを更新した際に、どの値からどの値にいつ誰が書き換えたのか、という情報を監査証跡として残すことができます。
レシピグループマネージャーでは、設定値を持った複数のタグ情報を登録し、zenon上でレシピデータとして管理します。

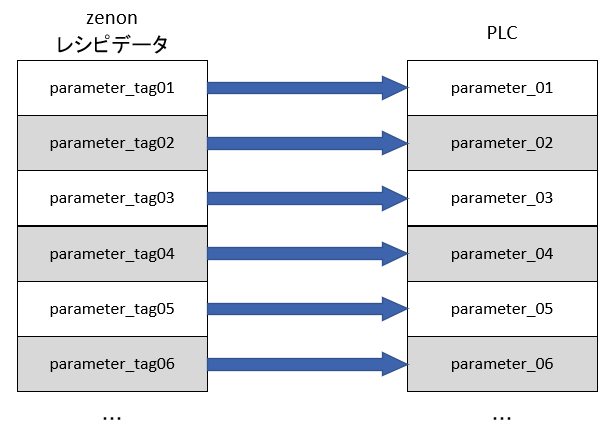

レシピデータのイメージ図を図1に示します。

図1. zenonレシピデータイメージ

オペレーターはレシピ単位の操作を行うことによって、レシピデータに登録されたタグを一括で読み書きすることができます。1つのレシピに異なるPLCのタグ情報を登録し、一括で読み書きすることも可能です。

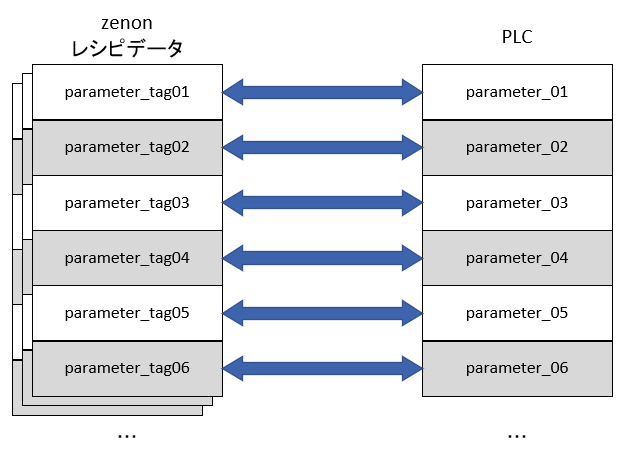

また、同じPLCデバイスのブロックに複数のレシピデータを用意することができます。

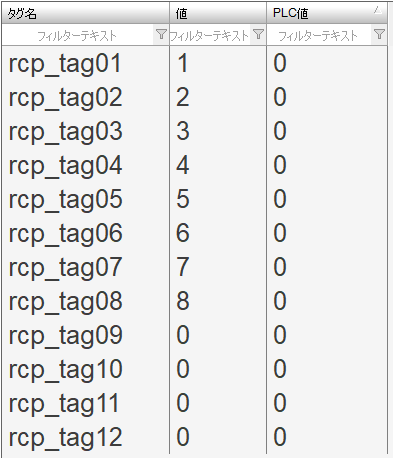

zenonのService Engine画面でのイメージを図2に示します。
レシピデータは表形式(レシピリスト)で表示され、zenonで管理しているレシピデータは「値」の列になります。
PLC値は全て「0」となっていますが、画面を開いた時点では、実際のPLC値とは一致していません。
(こちらについては、3-3章で後述します。)

図2. レシピリスト

基本的な操作として
・書き込み
・読み込み
・チェック
を行うことができます。
上記はレシピ機能の専用スクリーンタイプに、操作用のボタンが標準で搭載されています。

3-1. 書き込み

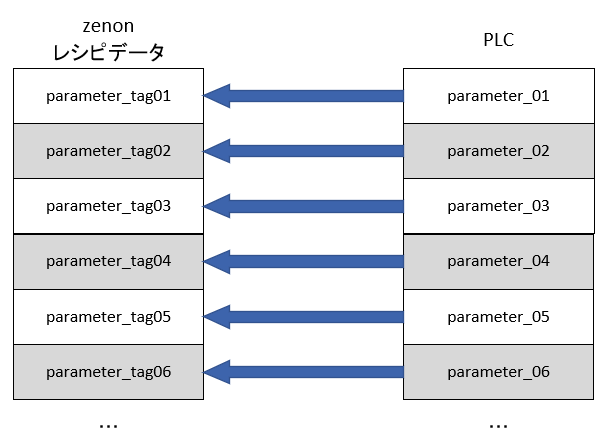

3-2. 読み込み

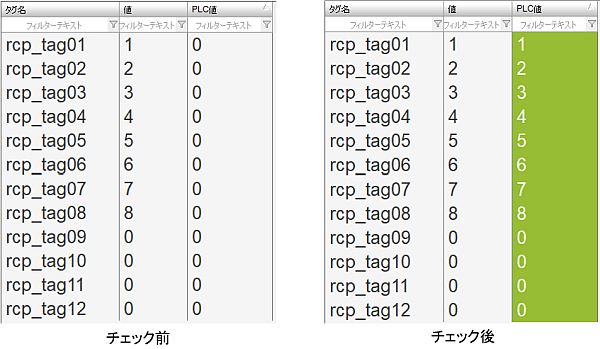

3-3. チェック

レシピ機能を使用するにあたって行う設定について、簡単に紹介いたします。

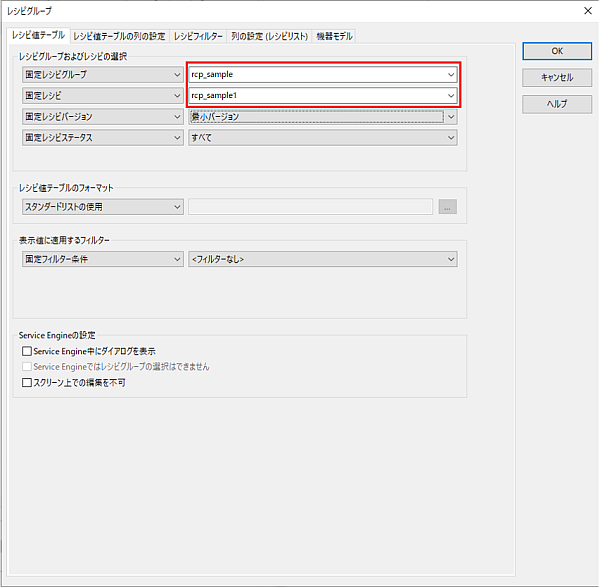

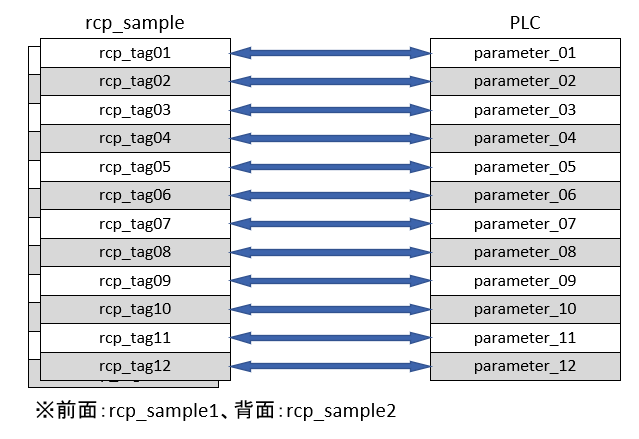

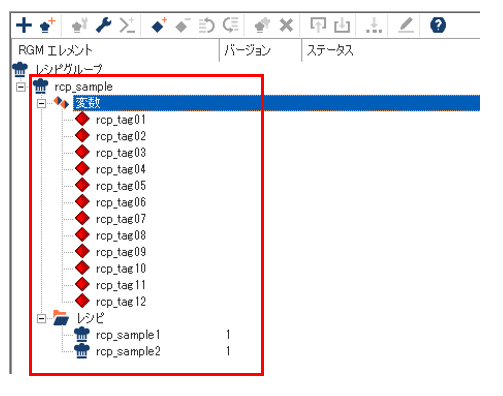

4-1. レシピグループ

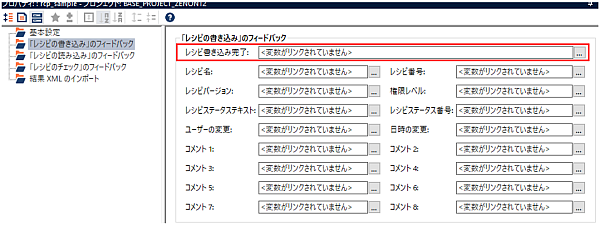

4-2. フィードバック

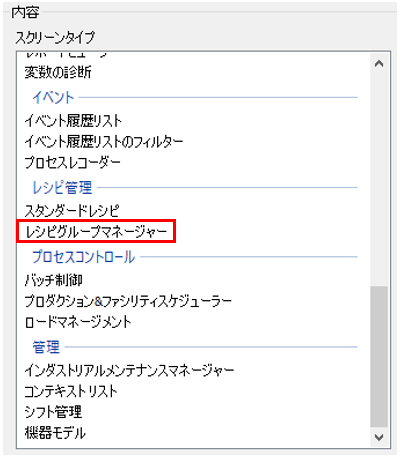

4-3. スクリーン画面

4-4. ファンクション

4-5. その他

• レシピリストのPLC値
  画面を展開した段階では、レシピリストに現在のPLC値は表示されていません。
  表示するには、チェック操作を行う必要があります。
  現在のPLC値を確認してから、書き込み、読み込みを行うケースがほとんどだと思いますので、その場合は、チェックを先に行う仕組みにすることで、確実に現在のPLC値を確認できるようにするとよいです。


• 設定反映
  設定を反映させる時は、図11の「生成・転送しない」のチェックボックスを外す必要があります。
  ただし、設定を反映させるとレシピデータが全て設定画面内で管理している値(デフォルトは「0」)に上書きされてしまいます。
  現場で稼働している値に更新するには、「デコンパイルしない」のチェックを外した状態でインポートを行います。そうすると、設定画面内で管理している値が現場で稼働しているレシピデータに更新されます。
  改造などを行う場合には、現場の稼働データを考慮する必要があります。

図11. 変更可能なファイルの設定画面

いかがでしたでしょうか。zenonのレシピ機能について、簡単にですが紹介させていただきましが、今回紹介した内容で全てではありません。
また、zenonはレシピ機能だけでなく様々な機能、例えば、アラーム管理、ヒストリアン、レポート機能を有しています。

私自身まだまだ習得中の身であり、機能の習得はもちろん、現場、要望に合わせた機能を用いた設定を行うための考え方など精進していく必要があります。

本稿が少しでも、皆様のお役に立てれば幸いです。
