ソフテックだより 第329号(2019年5月1日発行)
技術レポート

「Modbus/TCP通信 〜三菱PLCと横河レコーダの接続〜」

1. はじめに

Modbus通信に対応した機器は様々な物があり、異なるメーカーの機器間で通信を行う手段の一つとなっています。
今回は、三菱電機製PLC(Qシリーズ)と横河電機製ペーパーレスレコーダ「GX20」をModbus/TCPで接続し、GX20に取り込んでいる温度データなどをPLCで取得する事例をご紹介します。

2. Modbus/TCPについて

開発当初はシリアル通信を用いていた「Modbus」のプロトコル仕様を踏襲し、Ethernet上でTCP/IPをベースとした通信を行えるようにしたのが「Modbus/TCP」です。
詳細については、以前のソフテックだよりでご紹介している内容等をご覧ください。

ソフテックだより 第155号 技術レポート
「PLCでModbus TCP通信 〜横河電機社製での実装例〜」 https://www.softech.co.jp/mm_120201_plc.htm

3. システム構成と使用機器

システム構成
図1. システム構成

3.1 ネットワーク

一般的なLANで使用するスイッチングHUB、LANケーブルを使用して接続することができます。
設置環境に応じた機器の選定は必要ですが、特定のメーカーの特殊な通信機器を使用する必要がありませんので、故障時の対応も行いやすいと思います。
また、同一ネットワーク上(同じHUB)に、Modbus/TCP機器ではない、PLCのEthernetユニットや監視システム等のパソコンも接続することが可能です。

3.2 PLC

QシリーズCPUと、Modbus/TCPユニット「QJ71MT91」を使用します。
「QJ71MT91」を使用することで、通信プログラムをラダー等で実装することなくデータの送受信を行うことができます。
なお、「QJ71MT91」を使用する以外に、Ethernetユニット「QJ71E71-100」と通信プロトコル支援機能を組み合わせてModbus/TCP通信を行う方法もあります。
以下、ご参考までにそれぞれの方法のメリット/デメリットについてまとめます。

使用機器/ソフト メリット デメリット
Modbus/TCPユニット ・ラダープログラムの知識が無くてもパラメータ設定のみで通信が可能。
・Modbus専用のため不要な設定が無くわかりやすい。
・ユニット追加が必要
(定価:\200,000.-)
Ethernetユニット
(通信プロトコル支援機能)
・すでにEthernetユニットがあればハード追加不要。
・Modbus以外の通信方式への変更も可能。
・Modbus以外にも対応するため、設定がやや煩雑。
・ユニバーサルモデルQCPUでないと通信速度が低下する場合がある。
Ethernetユニット
(ラダープログラム)
・プロトコルに囚われない柔軟な対応ができる。 ・処理の流れが見えづらく、改造時に手間がかかる。
・エラー処理なども全て考慮したソフト対応が必要。

表1. 使用機器/ソフトの比較

3.3 レコーダ

Ethernetポートを備えたGXシリーズ(GX20/GX10)やGPシリーズ(GP20/GP10)を使用します。
GX/GPシリーズでは、拡張ユニット(最大6台)を数珠つなぎで接続することにより点数を増加させることができます。

4. データの流れと各機器のメモリ

データの流れ
図2. データの流れ

データの流れは、GX20〜Modbus/TCPユニット間とModbus/TCPユニット〜CPUユニット間に分かれており、それぞれの設定(またはラダー)が必要となります。
GX60からのデータはGX20に取り込まれますので、GX60との通信は意識する必要がありません。
なお、逆にPLCからレコーダへの書き込みを行うこともできますが、今回は読み出しに絞ってご紹介しています。

4.1 GX20内部レジスタ

GX20内には様々なデータや設定値があり、その中に測定データが格納される「入出力チャネル」があります。
入出力チャネルは、同じ測定データを「符号付き32ビット整数型」「32ビット浮動小数点型」「符号付き16ビット整数型」の3種類の形式で表現し、外部からはそれぞれに対応した異なるアドレスのレジスタメモリを読み出すことで任意の形式のデータを取得できます。
今回は、最も一般的な「符号付き16ビット整数型」(データ範囲:-32768〜32767)を使用します。
例として、測定値が“12.3℃”のとき、実際のデータは“123”となります。

4.2 Modbus/TCPユニットバッファメモリ

ユニット内部にあるメモリで、ユニットの設定や状態が格納されています。
バッファメモリは0h〜5FFFh(24576点)が存在し、その中の1000h〜1FFFh(4096点)に、Modbus/TCPで受信したデータを格納することができます。

4.3 CPUユニットデバイスメモリ

ラダープログラムでの使用や、監視システムが参照するメモリです。
今回取り込むのは、温度等のワードデータですので、データレジスタ(D)やファイルレジスタ(ZR)、リンクレジスタ(W)などのワードデバイスを使用します。

5. 具体的な設定例

「GX Works2」を使用したPLC側の設定例に絞って記載します。
GX20側の設定については、横河電機Webサイトにて公開されている下記資料などをご覧ください。

5.1 ユニットの基本設定

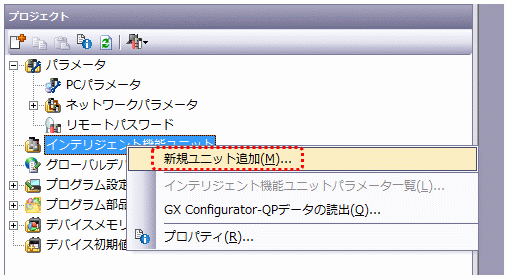

(1) 初めにユニットを追加します。「インテリジェント機能ユニット」上で右クリックし、「新規ユニット追加」を選択します。

(2) ユニットの種類やスロット位置などを設定し、OKを押します。

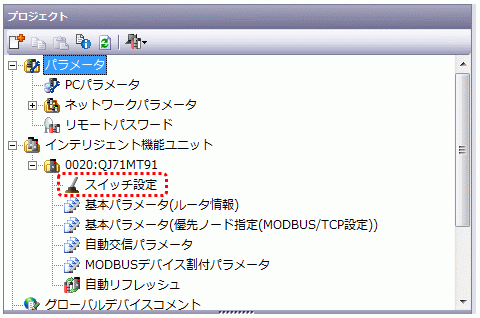

(3) インテリジェント機能ユニットの下に項目が追加されますので、「スイッチ設定」をダブルクリックします。

(4) IPアドレスと基本パラメータ起動方法を設定し、OKを押します。

<補足>
サブネットマスクは、255.255.255.0 となります。
サブネットマスクを変更する場合は、「基本パラメータ(ルータ情報)」から下記の設定を行います。

・ルータ中継機能 … 1:使用する
・サブネットマスクパターン … (任意)
・デフォルトルータIPアドレス … 使用可能なIPアドレス範囲で使用していないもの
「デフォルトルータIPアドレス」は不要の場合でも設定が必要です。
(実際に試したところ、0.0.0.0のままでは通信できませんでした)

本来は名前のとおりルータを経由して異なるネットワーク上の機器と通信する目的の設定ですので、トラブルを避けるためにもサブネットマスクはデフォルトでの使用をお勧めします。

5.2 自動交信パラメータの設定

GX20からModbus/TCPユニットにデータを取り込む設定を行います。

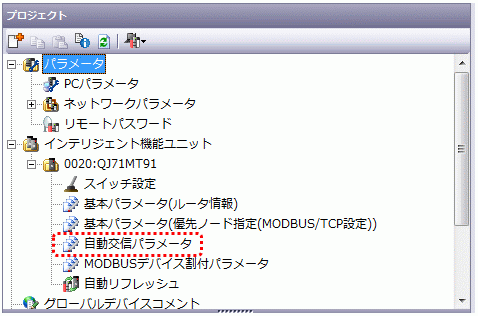

(1)「自動交信パラメータ」をダブルクリックします。

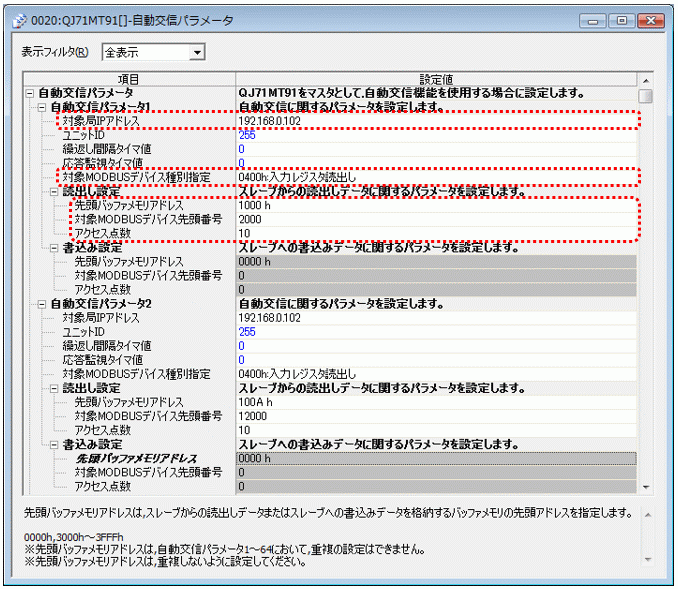

(2) GX20のIPアドレスと通信先のレジスタを必要に応じて設定します。(最大64種類設定可能)

・対象局IPアドレス

GX20のIPアドレスを指定します。

・対象MODBUSデバイス種別

Modbusのプロトコル仕様に準じた指定を行います。
今回の例のようにGX20の入出力チャネルを読み出す場合は「0400h:入力レジスタ読出し」を指定します。

・先頭バッファメモリアドレス

読み出したデータを格納するModbus/TCPユニットのバッファメモリを指定します。
設定可能な範囲は1000h〜1FFFhで、重複しないように設定する必要があります。

・対象MODBUSデバイス先頭番号/アクセス点数

先頭番号はGX20のどこの内部レジスタから何点を読み出すかを指定します。

「対象MODBUSデバイス先頭番号」と「アクセス点数」について補足します。
実際に設定してみて、理解に時間がかかったのがこの部分です。
(GX20の取扱説明書でもきちんと記載されていることではあるのですが…)

<GX20本体の入力データ>

GX20本体の符号付き16ビット整数型のデータは、レジスタアドレス302001から格納されています。
これをそのまま指定するのは間違いで、「302001−300001=2000」を指定します。
次に点数ですが、仮にGX20本体に20点の温度が取り込まれている場合、そのままアクセス点数を“20”とする…とこれも間違いです。
GX20ではモジュール(測温抵抗体入力や電流入力などの配線が行われる機器。三菱PLCの「入出力ユニット」に相当)単位でレジスタが決められており、1モジュールあたりの点数は「50点固定」となっています。
具体的には、1つ目のモジュールのデータは「302001〜302050」、2つ目のモジュールのデータは「302051〜302100」の範囲となっており、それぞれ先頭の10点にデータが格納されているため、以下のいずれかの指定をする必要があります。

(a) 先頭番号2000/アクセス点数60 … 302001〜302060の範囲を読み出す。
(モジュール1データ:10点 + 不要データ:40点 + モジュール2データ:10点)
(b) 先頭番号2000/アクセス点数10 と 先頭番号2050/アクセス点数10の2種類の設定を行う。

ただし、レジスタアクセスの利便性については考慮されており、別途「連続読み出し領域」というエリアが用意されています。
このエリアは、1モジュールあたりの点数が10点ずつに割り当て直されており、符号付き16ビット整数型の連続読み出し領域は304401〜からとなっています。
先頭番号4400/アクセス点数20と設定することにより、1つ目のモジュールと2つ目のモジュールのデータを無駄なく読み出すことができます。

<拡張ユニットの入力データ>

拡張ユニットの符号付き16ビット整数型のデータは、312001から格納されています。
残念なことに、拡張ユニットについては「連続読み出し領域」が用意されていません。
そのため、前述したとおり無駄な部分を含めて連続で読み出すか、設定を分けるかの2択となります。
なお、連続で読み出す場合は、Modbusの仕様により入力レジスタは一度に125点しか読み出せませんのでご注意ください。
先頭番号12000/アクセス点数110とすることで、無駄は含みますがモジュール3つ分までは一度に読み出すことが可能です。
(ちなみに私が実際に設定した際には、無駄部分は省きたかったため10点ずつ複数の設定に分けました)

5.3 自動リフレッシュの設定

Modbus/TCPユニットからCPUユニットにデータを取り込む設定を行います。

(1) 「自動リフレッシュ」をダブルクリックします。

(2) 「自動交信機能バッファ入力エリア」の設定値欄をダブルクリックします。

(3) 各設定値を入力し、OKを押します。

・デバイス指定

Modbus/TCPユニットのバッファメモリからの転送先のデバイスを指定します。

・オフセット値

Modbus/TCPユニットのバッファメモリ1000hを基準にしたオフセット値を指定します。
例としてオフセット値を10とすると、100Ahからのデータが「デバイス指定」の欄に入力したデバイスに転送されます。

・転送ワード数

何点分を転送するかを指定します。

5.4 ラダープログラムでの転送

自動リフレッシュの設定に代えて、ラダープログラムでModbus/TCPユニット→CPUユニットの転送を行うこともできます。
自動リフレッシュでは一括の設定しかできませんので、転送先のCPUユニットデバイスを分けたいとき、Modbus/TCPユニットのバッファメモリに取り込んだ無駄部分を省きたい場合は、ラダープログラムでの転送が必要となります。

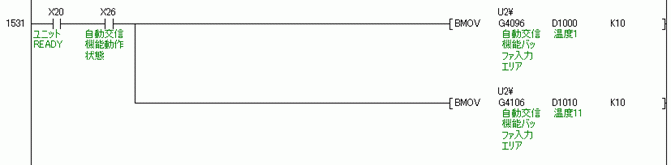

ラダーによる転送例
図3. ラダーによる転送例

転送元に指定している「U2\G4096」は「バッファメモリアクセスデバイス」です。
“U”の後の数字はユニットの先頭アドレスの下1桁を省略したものを指定します。
(Modbus/TCPユニットの先頭アドレスがX/Y20の場合は2となる)
“G”の後の数字はバッファメモリアドレスを10進表現したものです。
(バッファメモリ1000hのデータを読み出す場合は4096を指定する)

6. 便利な機能

6.1 インテリジェント機能ユニットモニタ

Modbus/TCPユニットを含むインテリジェント機能ユニット全般の機能です。
ユニットが持っている情報はXデバイス・Yデバイス・バッファメモリがあり、デバイス一括モニタでも内容を確認することができますが、種類が分かれていますのでモニタも別々に開く必要があります。
「インテリジェント機能ユニットモニタ」を使用することですべての情報を一括で見ることができます。

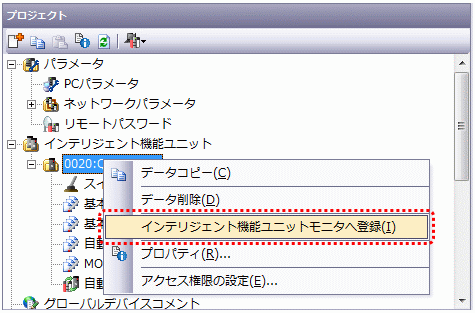

(1) モニタを行いたいユニットの名称のところで右クリックし「インテリジェント機能ユニットモニタへ登録」を選択します。

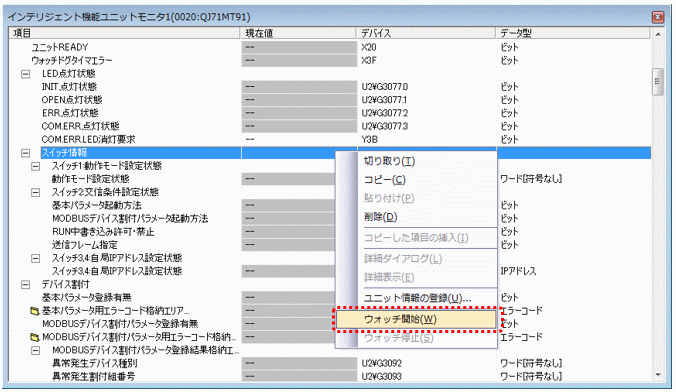

(2) モニタウィンドウが開きますので、ウィンドウ上で右クリックし「ウォッチ開始」を選択すると現在状態をモニタすることができます。

6.2 PINGテスト

Modbus/TCPユニットのインテリジェント機能ユニットモニタから、PINGテストを簡単に行うことができます。

(1) モニタを一番下までスクロールし、「PINGテスト」の項目を表示します。

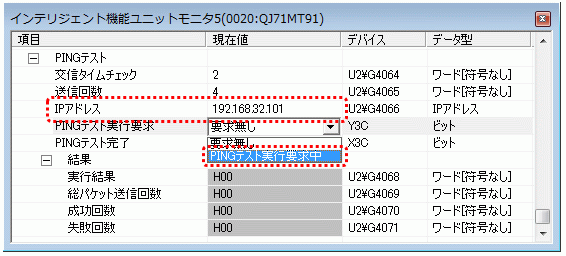

(2) 対象のIPアドレスを入力し、「PINGテスト実行要求」で“PINGテスト実行要求中”を選択します。

(3) 結果を確認します。

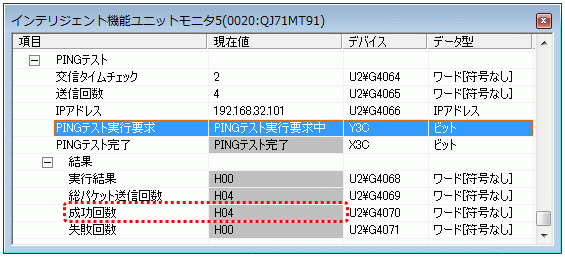

<PINGテスト正常>

<PINGテスト異常>

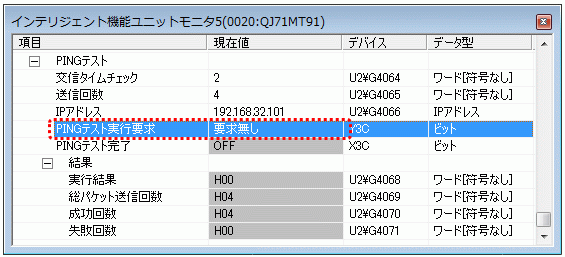

(4) 「PINGテスト実行要求」を“要求無し”に戻します。

(「PINGテスト完了」の欄が、“OFF”に変化します)

7. おわりに

通信を行おうとする場合、伝文の作成、受信データの変換や異常処理などを考慮したプログラムが必要となりますが、Modbus/TCPユニットを使うことでほぼプログラムレスで通信を行うことができることがおわかりいただけたと思います。
先にも述べたとおりレコーダから読み出すレジスタの理解には手間取ってしまいましたが、純粋なModbus/TCPの部分は特に難しく感じたところはありませんでした。
また、個人的には対応の過程で「インテリジェント機能ユニットモニタ」の存在を知ったことも収穫でした。
今回の知識を活かして、今後、お客様へのより良い対応・提案をしていきたいと考えております。

(S.T.)

[参考文献]
・GX10/GX20/GP10/GP20 ペーパレスレコーダユーザーズマニュアル(IM04L51B01-01JA 11版)
・GX20とMELSEC-QシリーズとのModbus/TCPを利用した通信(GX Works2)(TI04L01L08-05JA)
・MODBUS/TCPインタフェースユニットユーザーズマニュアル(詳細編)(SH-080445-K)
