「PLCプログラムにおける変数・構造体の利用〜キーエンス編〜」

下記図の通り、KV STUDIOのプロジェクトにある構造体から新規作成することができます。

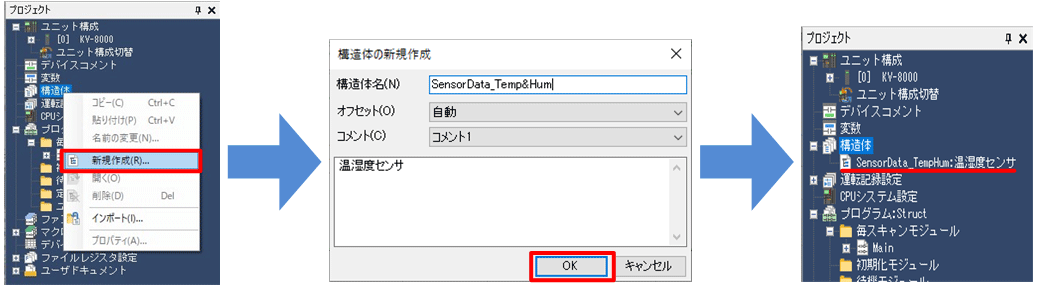

図 1. 構造体の新規作成

作成した構造体を選択し、編集ウィンドウからメンバ(変数)情報を設定します。

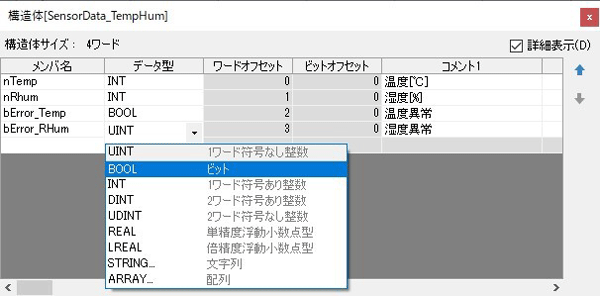

図 2. 構造体のメンバ設定

構造体を作成した後、作成した構造体型の変数を定義します。
変数名を命名し、データ型として作成した構造体を選択します。

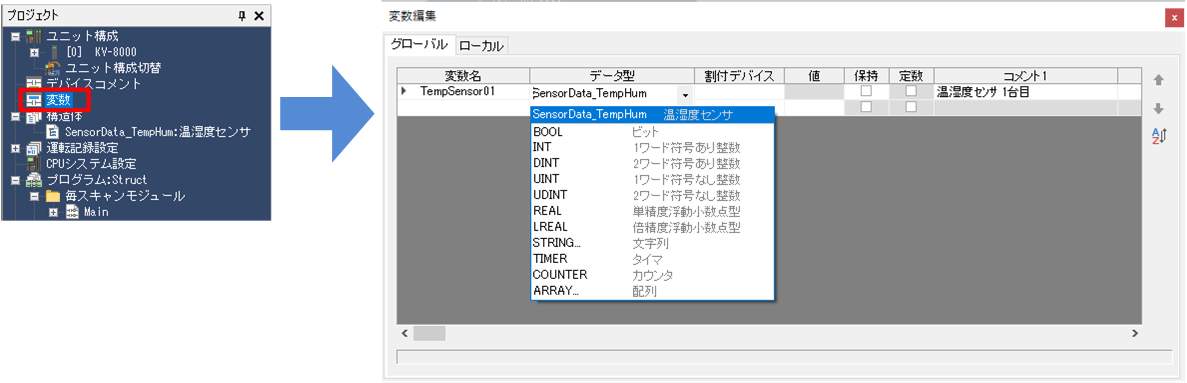

図 3. 構造体型の変数定義

変数の定義ができましたので、早速コーディングしてみます。
ラダー(LD)言語でも使用できますが、見やすさを考慮して今回は全てスクリプトでご紹介します。

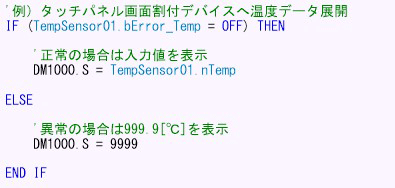

下記図のようなイメージとなります。

図 4. コーディングイメージ

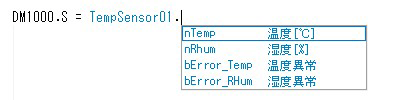

下記のように構造体型の変数を入力すると自動的にメンバ情報が表示され、選択して入力することも可能です。

図 5. 入力時の自動表示

３章で温湿度センサの構造体を作成しましたが、このセンサが例えば10台ある場合について考えてみます。
構造体を使用しない場合は、下記図のようにデータ項目分の変数を配列として定義する形になるかと思います。

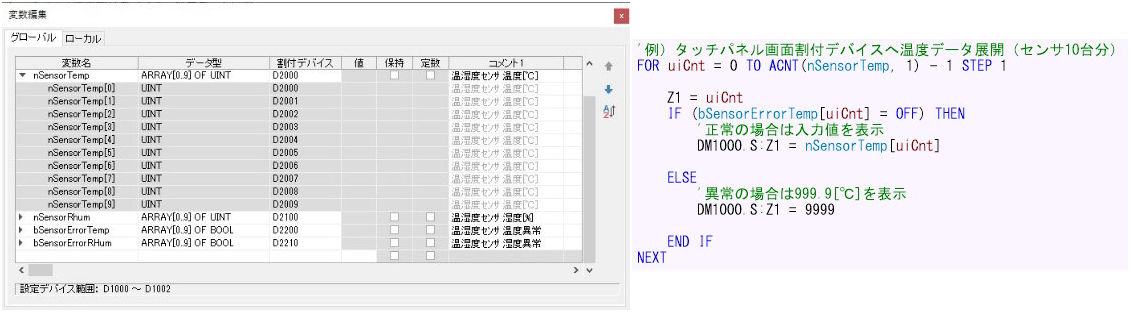

図 6. 構造体を”使用しない”場合

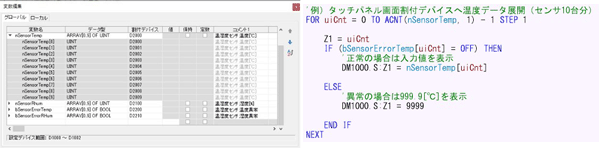

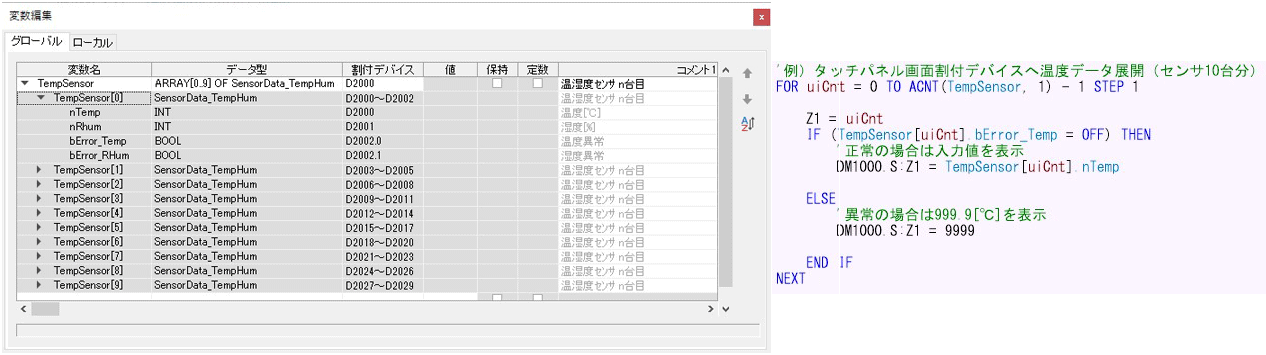

対して構造体を使用する場合は、下記図のように構造体型の変数を配列として定義する形になります。
FOR文の終了条件に使用しているACNT命令は配列の要素数を返す命令で、この場合は0〜9までの10回となります。

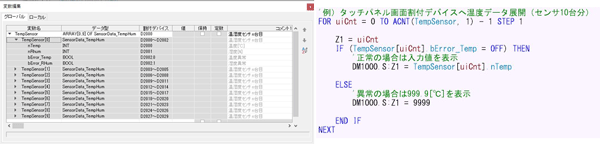

図 7. 構造体を”使用する”場合

プログラム量にほとんど違いはありませんが、1セットにされた温度／湿度／異常というデータがセンサ台数分あるというデータ構造になるため、構造体を使用した方が分かり易く感じないでしょうか？

PLCでは様々な機能を持つ拡張ユニットを増設することが多くあり、同じ拡張ユニットを複数台接続する場合もよくあります。

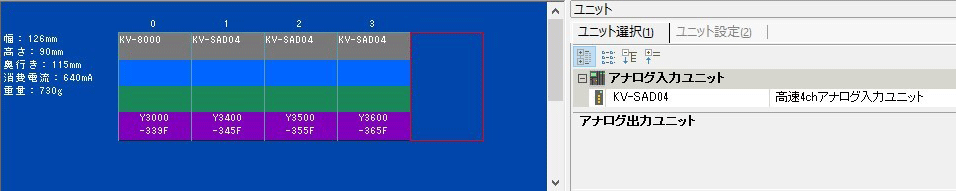

今回は例として、高速4chアナログ入力ユニット(KV-SAD04)が3台接続されている場合について考えてみます。

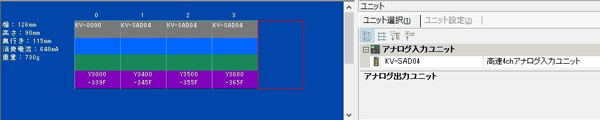

図 8. ユニット構成例

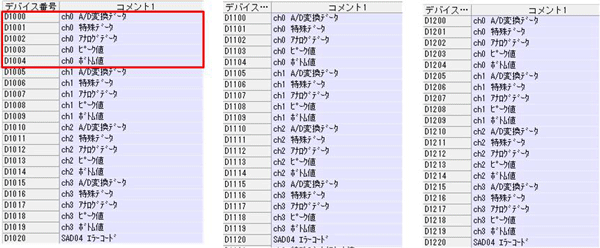

3台のデータメモリ(DM)割付は1台目D1000〜、2台目D1100〜、3台目 D1200〜とします。
(※当該ユニットは21ワード目以降もデータが格納されていますが、簡素化するため省略します)

図 9. データメモリ割付

早速、構造体を作成していきます。

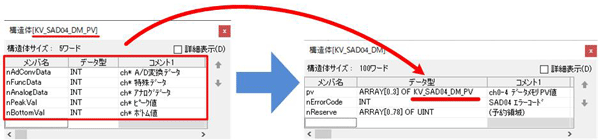

まず+0〜19ワード目まで4ch分ずつデータが連続しているためこれらを下記図左のように1つの構造体としてまとめます。次に最初に作成した構造体とエラーコード用の変数を組み合わせてまとめます。

図 10. 構造体の作成

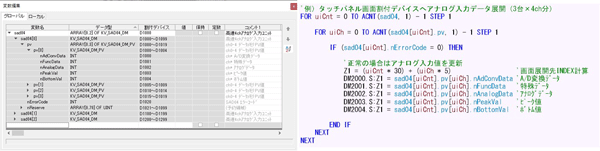

2つ目に作成した構造体を使用して、ユニット3台分の配列型変数を定義し、割付デバイスに1台目先頭のD1000を設定しますと、下記左図のように2台目以降のデバイスも自動で割り当てられます。

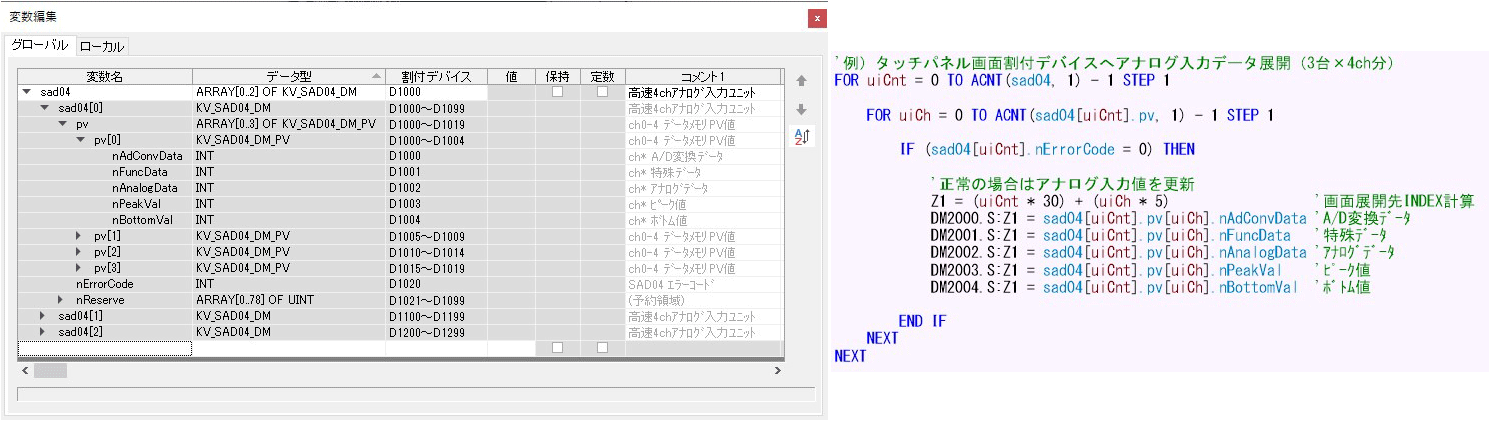

図 11. 左：変数の定義、右：プログラムイメージ

PLCソフト開発において必要不可欠な機能として、デバイスにどんな値が入っているのか確認するデバイスモニタ機能があります。
下記図のように構造体を使用した変数でも通常のデバイスと同様にモニタすることが可能です。

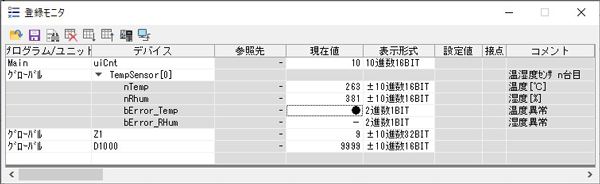

図 12. デバイスモニタイメージ

PLCとは切り離せない関係としてタッチパネルがあります。
キーエンス社のホームページでも簡単に紹介されていますが、キーエンス社のタッチパネル(VTシリーズ)のエンジニアリングツール『VT STUDIO(Ver8.21)』でも変数・構造体を使用することができます。
下記図のように、KV STUDIOで作成した変数・構造体をそのまま読み込んで使用することができるため、タッチパネル含めてデバイスを意識しなくてもよくなります。

図 13. VT STUDIOでの取り込み

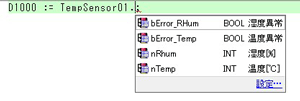

３-３使用イメージで自動的にメンバ情報が表示されるとご紹介しましたが、表示される情報として設定したコメントのみとなっています。(Ver11.30時)
一方で、三菱電機社の専用エンジニアリングツール『GX Works3 (Ver1.077F)』ではデータ型が表示されます。

図 14. コーディング時の表示(左：KV STUDIO、右：GX Works3)

あくまでも執筆時点での仕様であり、もちろんハンガリアン記法で命名すれば良いだけという考えもありますが、個人的にはやはりデータ型が表示される方がより便利だと感じています。
