「オシロスコープMSOX3024Aのトリガ検出機能について」

私は年末で入社して3年になる中途社員です。ソフテックに入社してからは主に組み込みシステムを担当してきました。ソフテックに入社するまでは、ソフトについては経験がありましたが、ハードについては他に専門部隊がいたこともあり、あまり触れることがありませんでした。

組み込み開発においてはソフトウェアのデバッグはもちろんですが、ハードウェアの確認も非常に大事になります。
開発中に意図しない動作が発生した際、原因がハードウェアなのかソフトウェアなのか判断が難しいケースもあります。その時にハードウェアの確認がしっかりとできていれば、ソフトウェアの調査に注力することができますが、ハードウェアの確認が不十分だとどちらも調査しないといけなくなり、時間がかかってしまいます。
自分もハードウェアの確認が不十分な状態で進めてしまって、後で問題が発生した際に実はハードウェアに問題があったため、ハードウェアの修正が必要となり大きな手戻りとなってしまった経験もあります。 また、オシロスコープで波形確認したことで、UART通信速度設定がわずかにずれていることに気づくことができたこともありました。わずかだったので、実際に通信させると通信できているのですが、ある程度開発が進んだ時などに急に通信できなくなったりすると、原因解析に時間を取られてしまう可能性が高いです。
ハードチェックの段階で気づくことができたおかげで、修正箇所も即座に限定できたため、さほど時間をかげずに修正することができました。

ハードウェアの確認でよく使われるのがオシロスコープになります。ソフテックの本社ではKeysight社のMSOX3024が使われています。
今回はMSOX3024にある機能について少しですが紹介します。

MSOX 3024Aはゾーンタッチトリガ機能を備えた8.5 インチ静電容量方式タッチユーザーインターフェイスを備えています。また、ロジックアナライザ、関数発生器、プロトコルアナライザなどの機能としても使用できます。主なスペックは以下表の通りです。

表2-1.  MSOX3024Aスペック表

オシロスコープを使う場合はエッジでトリガをかけることになります。1つの波形に対して最初のエッジでトリガをかける場合であれば、基本的なエッジ検出操作で問題ありませんが、
・条件が複数存在し、どれかを満たした場合でトリガをかけたい
・最初ではなくＮ番目のエッジでトリガをかけたい
などの場合はエッジ検出が難しい場合もあります。MSOX3024Aでは様々なトリガのかけ方があるので、一部ですが紹介します。

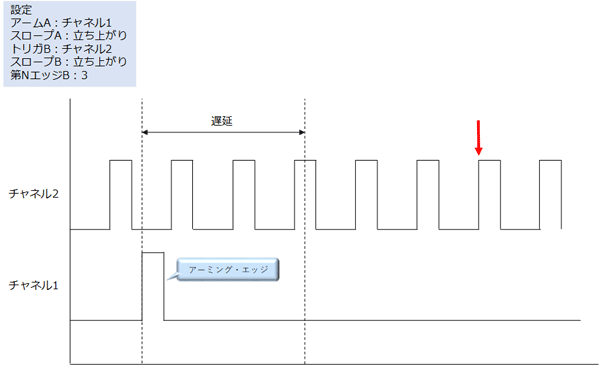

(1) エッジの次にエッジ・トリガ

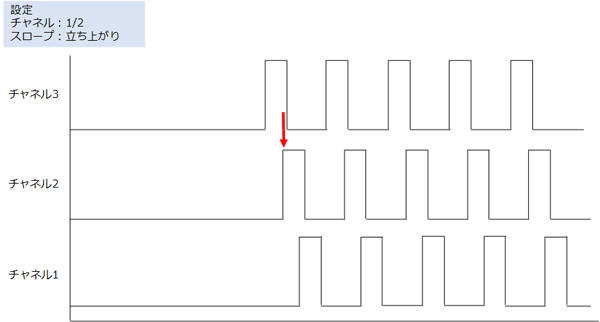

(2) またはトリガ

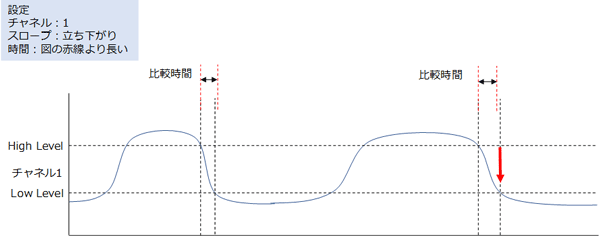

(3) 立ち上がり/立下り時間トリガ

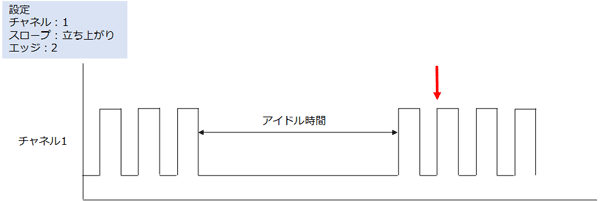

(4) 第Nエッジ・バースト・トリガ

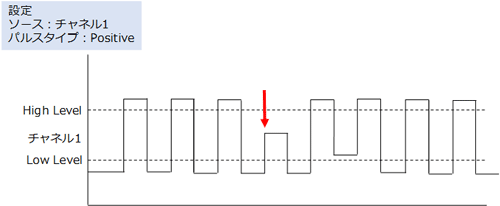

(5) ラント・トリガ

いかがでしたでしょうか。今回紹介した機能はいつでもどこでも使うものではありませんが、知っていればいざという時に役立つかもしれません。
こちらの紹介が問題解決などの参考に少しでも役立つことができれば幸いです。
