「QRコード導入にあたって考慮すること」

誤り訂正機能とはQRコードが汚れていたり、破損していても、コード自身でデータを復元する機能です。4段階までのレベル設定が用意されており、使用環境に合わせて設定が可能です。レベルを上げれば誤り訂正能力は向上しますが、データが増えるため、コードサイズは大きくなってしまいます。工場などの汚れやすい環境では「レベルQ」もしくは「レベルH」を選択し、汚れない環境であれば「レベルL」を選択するケースもありますが、標準的な使用環境では「レベルM」で運用されるケースが多いようですので、「レベルM」をベースにして環境に合わせた設定を検討するとよいと思います。

表3.1.1.  誤り訂正能力

QRコードのバージョンは1〜40まで設定されており、それぞれのバージョンによってセル数が決められています。(セルとは、QRコード内の黒白の点1つのこと)
バージョン1では21×21セルでQRコードが構成されており、バージョンが増えるごとに4セルずつ増えていき、バージョン40では177×177セルのQRコードとなります。バージョンが増えるごとに保管できるデータ量も増えていきます。

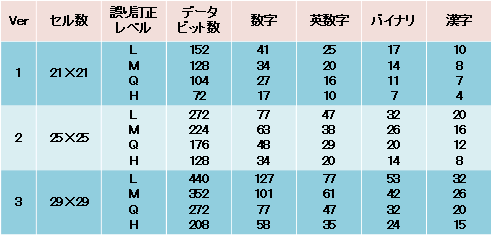

表3.2.1.  バージョンごとのデータ保管量(バージョン3まで)

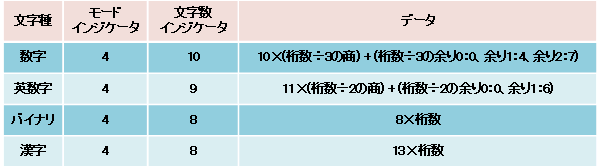

表3.2.2.  合計データビット数算出

例えば、入力したいデータが数字35桁、漢字10文字、誤り訂正レベルを「M」で最適なバージョンを求めるとします。データビット数は以下の通りとなります。
「数字」のデータビット
4 + 10 + 10×11 + 7 = 131
「漢字」のデータビット
13×10 = 130
合計のデータビット数
131 + 130 = 261
表3.2.1のデータビット数と誤り訂正レベル「M」が交差する値で「261」より大きく最も小さいバージョンを探すと、バージョン3となり、これが最適なバージョンとなります。

QRコードのセルサイズは、安定運用のためには1セルあたり4ドット以上で印字することを推奨されております。セルサイズを設定するには、印字するプリンタ、読み取るスキャナーの性能にも依存します。
例えば、プリンタの解像度が300[dpi]の場合、4ドット/セルを印字するとセルサイズは
25.4[mm]÷300[ドット]×4[ドット] = 0.338...[mm]
となり、およそ0.34mmとなりますが、プリンタの解像度を600dpiまであげると、4ドット/セルを0.17mmで印字できるため、QRコードの縦横サイズを半分にでき、全体のQRコードサイズを1/4にすることができます。
しかし、スキャナーの分解能が0.17mmより大きいものしかない場合は、このQRコードを読み取ることはできません。この場合は、解像度を下げる、もしくは1セルあたりのドット数を増やすことで、セルサイズを大きくして、スキャナーの分解能以上のサイズにする必要があります。この場合は、1セルあたり5ドットで印字すれば、セルサイズは0.21mmとなり、スキャナーで読み取ることが可能となります。
このように印字するプリンタ、読み取るスキャナーの性能も考慮してセルサイズを設定する必要があります。

実際にQRコードを運用するにあたって、QRコードの外側にそれぞれ4セル分のマージンを確保する必要があります。事前に決めたバージョンのセル数(図3.4.1の赤枠)にマージン分を加算した値が最終的なセル数となります。最終的なセル数とセルサイズから最終的なQRコードの領域(図3.4.1の青枠)が算出されます。例として、以下条件の場合に必要なQRコードの領域を手順に従って算出してみます。

図3.4.1.  QRコードのマージン

QRコードの必要領域を算出した結果、印字したいスペースに収まらなかった場合には以下の検討を行ってください。
